כיצד למקסם את הערך של דסקיות בחיבורי בריח מחברים

כרכיב חיבור נפוץ, ברגים משמשים בדרך כלל בציוד מכני, מכוניות, רכבות ומבני בניין. בחר את הסוג המתאים שלבְּרִיחַלפי דרישות שונות. וחיבור בריח הוא גם הצורה המבנית הבסיסית ביותר בחיבור מחברים, ולא ניתן להתעלם מהאפקט האנטי-התרופף שלו. להלן, Xiaorui תנתח כיצד לגרום למכונת הכביסה לשחק תפקיד טוב יותר בחיבור בריח מהדק. ניתן לראות כי השפעות רבות נגד התרופפות בחיבור בריח משתפרות על ידי שימושמכונות כביסה.

כולנו יודעים שבמהלך השימוש בציוד, ברגים עלולים להשתחרר עקב רעידות, שינויים בעומסים גבוהים ונמוכים ותנאי עבודה ארוכי טווח. במקרים רבים, כדי למנוע התרופפות הברגים, אנו מוסיפים לבריחים דסקיות לחיזוק טוב יותר.
בשימוש יומיומי, כדי למנוע התרופפות בריח, ניתן לחלק באופן גס את אמצעים נגד התרופפות בריח לשני היבטים: נגד התרופפות מכשיר פיזי ושיטת תהליך נגד התרופפות.
אמצעים נגד התרופפות עבור מכשירים פיזיים:
(1) מכשיר נגד התרופפות עם כוח חיכוך נוסף
(2) מכשיר מכני נגד התרופפות
(3) מכשיר נגד התרופפות דבק
אמצעים נגד התרופפות בשיטת תהליך:
(1) כלי מומנט קבוע נגד התרופפות
(2) אימון ואימונים נגד התרופפות
(3) בקרת איכות רכיבים נגד התרופפות
הפעם, ננתח את התקן נגד התרופפות עם כוח חיכוך נוסף לאמצעים פיזיים נגד התרופפות:
ישנם שלושה מבנים עיקריים להתקנים נגד התרופפות עם חיכוך נוסף: מבנה הידוק אום כפול, מבנה הידוק של מכונת כביסה קפיצית ומבנה הידוק אום נעילה עצמית. מבנה הידוק אום כפול: תחילה הדק את האום התחתון, ולאחר מכן הדק את האום העליון. לאחר הידוק שני האומים זה לזה, משטח המגע בין האומים העליון והתחתון לבין הברגה של הבורג הוא הפוך, כך שהברגים נתונים תמיד ללחץ וחיכוך נוספים. כאשר עומס העבודה משתנה, החיכוך הזה עדיין קיים. המבנה שלו פשוט ומתאים לחיבור מכשירים קבועים יציבים, מהירים וכבדים.

מבנה הידוק אגוז כפול התקנה נגד התרופפות

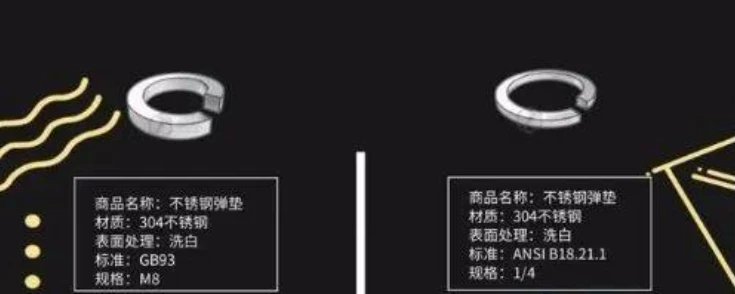

ביניהם, מבנה ההידוק של מנקי קפיצים:מנקי קפיציםנמצאים בשימוש נרחב באתרי הרכבה בשל המבנה הפשוט, השימוש הנוח והעלות הנמוכה שלהם, והם משמשים בדרך כלל בשילוב עם ברגים או אומים. לאחר הידוק הבורג או האום, כוח התגובה האלסטי הנוצר על ידי שיטוח טבעת הכרית דוחס את הברגים. יחד עם זאת, לקצה מכונת הכביסה המלוכסנת יש גם אפקט נעילה כנגד המשטח התומך של הבורג או האום והרכיב המחובר.

אך האם בחיבורים מוברגים, האם שימוש במדיחות באמת יכול להפחית ביעילות את התרופפות הברגים?
ראשית, בואו נסתכל על החיבור המוברג - ללא דסקיות:

חיבור בורג - באמצעותמכונות כביסה שטוחות:

חיבור בורג - מכונת שטיפה קפיצית נגד התרופפות:

האם להשתמש באטמים או באילו אטמים להשתמש במהלך תהליך הפעולה תלוי במצב בפועל.
הפונקציה של מכונות כביסה שטוחות

1. כדי להגן על הרכיבים המחברים משריטות פני השטח, מנקים שטוחים ממוקמים במיקומי האומים וראש הברגים כדי למנוע את שריטות המשטחים של הרכיבים המחוברים;
2. כאשר חוזק הבורג גבוה יחסית ומתח הלחיצה המותר של החלק המחובר נמוך יחסית, על מנת להפחית את מתח הלחיצה על משטח נושא הלחץ של החלק המחובר, יש צורך בדרך כלל להוסיף דסקיות שטוחות;

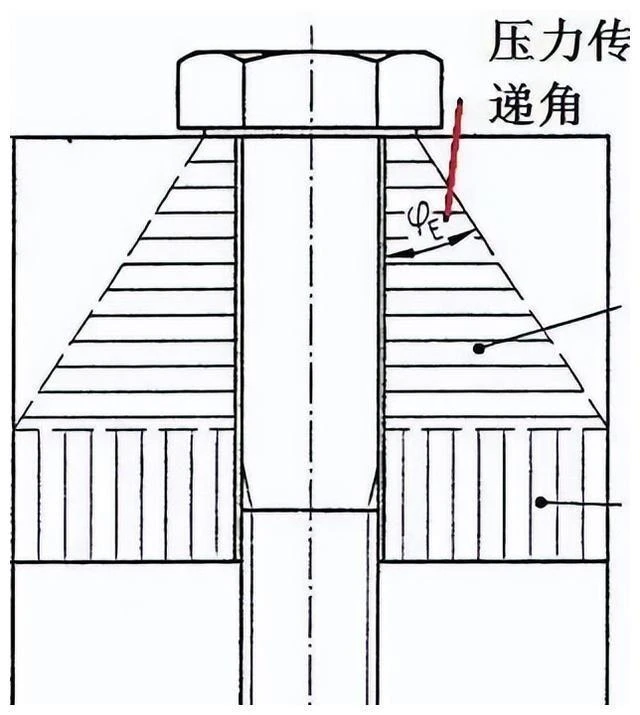

3. בחיבורים מוברגים, העברת הלחץ על משטח נושא הלחץ של ראש הבורג או האום מתרחבת בהדרגה בצורת חצוצרה. ככל שמשטח נושא הלחץ גדול יותר, מתח הלחיצה קטן יותר. לכן, הוספת מכונת כביסה שטוחה יכולה להפחית את מתח הלחיצה על משטח המגע של החלק המחובר ולהבטיח את יעילות החיבור המוברג;
4. במקרים מסוימים, על מנת להבטיח שחורי הברגים בין שני רכיבי חיבור יתאימו אחד לאחד, יש צורך להגדיל את קוטר החורים ולפצות על סטיית המיקום של החורים. כאשר חורי הברגים חורגים מהדרישות הסטנדרטיות, יש להוסיף דסקיות שטוחות;
5. לפעמים, לנוחות ההתקנה וההתאמה, חורי ברגים עשויים לחורים ארוכים, שיכולים להתאים את מיקום ההתקנה של חומר העבודה בטווח מסוים. בעת שימוש בחורים ארוכים, יש להשתמש במכונות כביסה שטוחות עבות, וליתר דיוק, ניתן אף להשתמש במכונות כביסה מיוחדות או מספר מכונות כביסה.

הפונקציה של מנקי קפיצים
1. כאשר אורך ההידוק של הבורג קצר יחסית, הרפיית המתח של הבורג ברורה יותר, ומכונת הכביסה הקפיצית יכולה לפצות על הרפיית המתח.
2. בתנאי עומס דינמיים, למכבות קפיציות המחוברות בריח חזקות אין כמעט אפקט אנטי התרופפות ויכולות לגרום להחלשה מהירה של כוח הידוק הבורג. לכן, יש צורך להפחית את השימוש במדיקות קפיצים בחיבורי ברגים בעלי חוזק גבוה.

כמובן שבמקרים מסוימים, חיבורי ברגים אינם מצריכים שימוש במכבסים, כדלקמן:

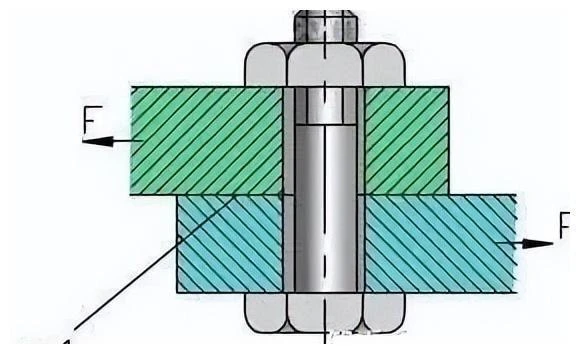

1. חיבורי בריח גזירה בדרך כלל אינם דורשים דסקיות. ראשית, ברגים אינם דורשים כוח הידוק מוקדם מדי ואינם נושאים כוח צירי במהלך הפעולה. במקרה זה, חורי הברגים הם בדרך כלל קטנים, ומשטח נושא הלחץ של האומים או ראשי הברגים הוא בדרך כלל גדול, כך שאין צורך להפחית את מתח הלחיצה. החלקים המחוברים יכולים לעמוד בזה;
2. בעת שימוש באגוזי אוגן או ברגים, אין צורך במדסקיות, ומשטח נושא הלחץ של אום האוגן גדול מספיק;
בחירת מכונות כביסה על סמך התנאים בפועל יכולה להפחית משמעותית את שחיקת הברגים במצבים שונים.
